S-캠 브레이크 챔버
product
S-캠 브레이크 챔버
product

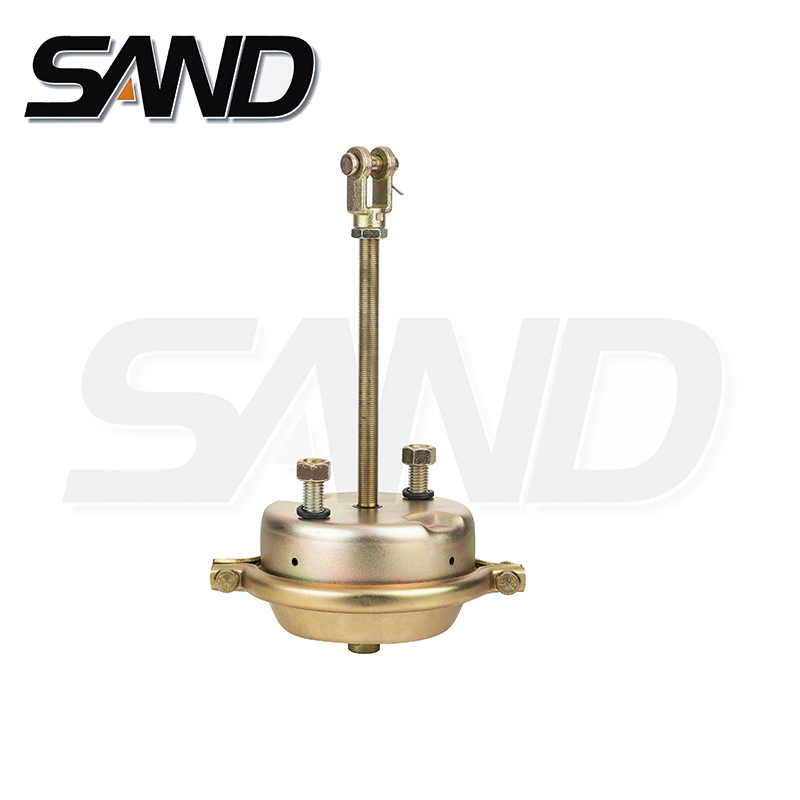

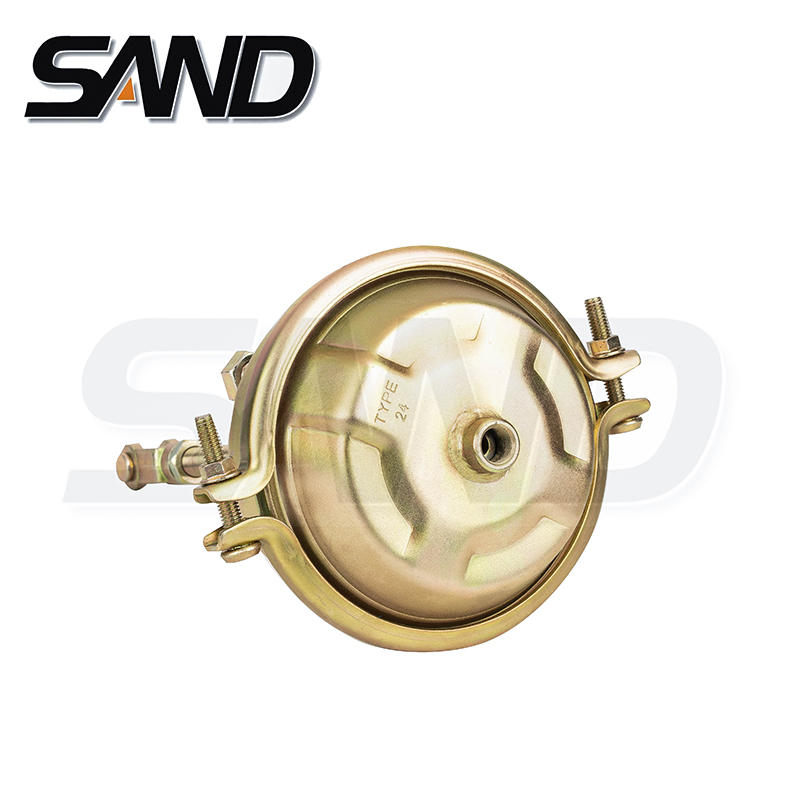

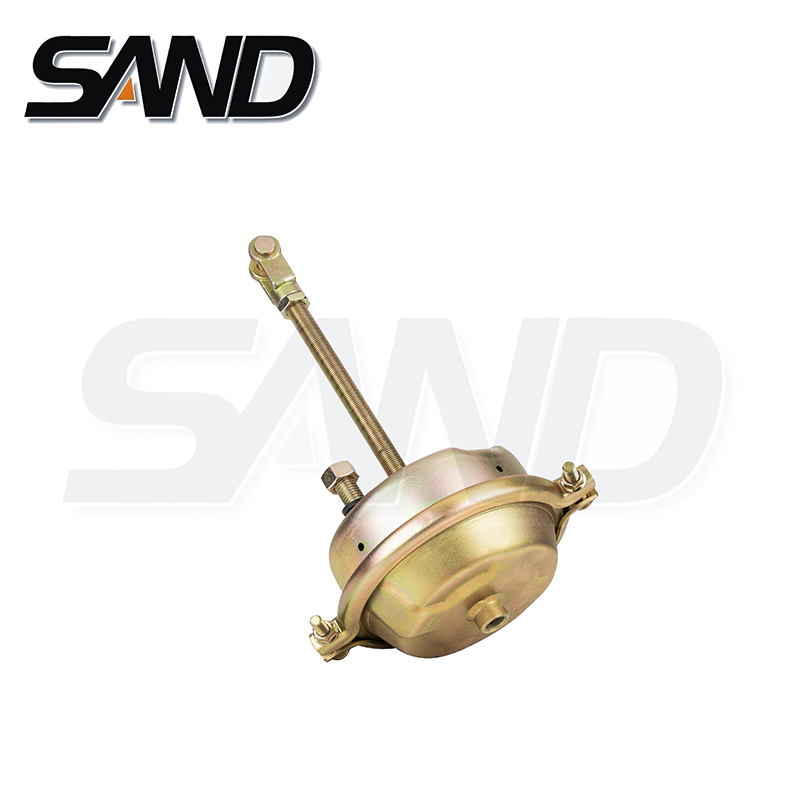

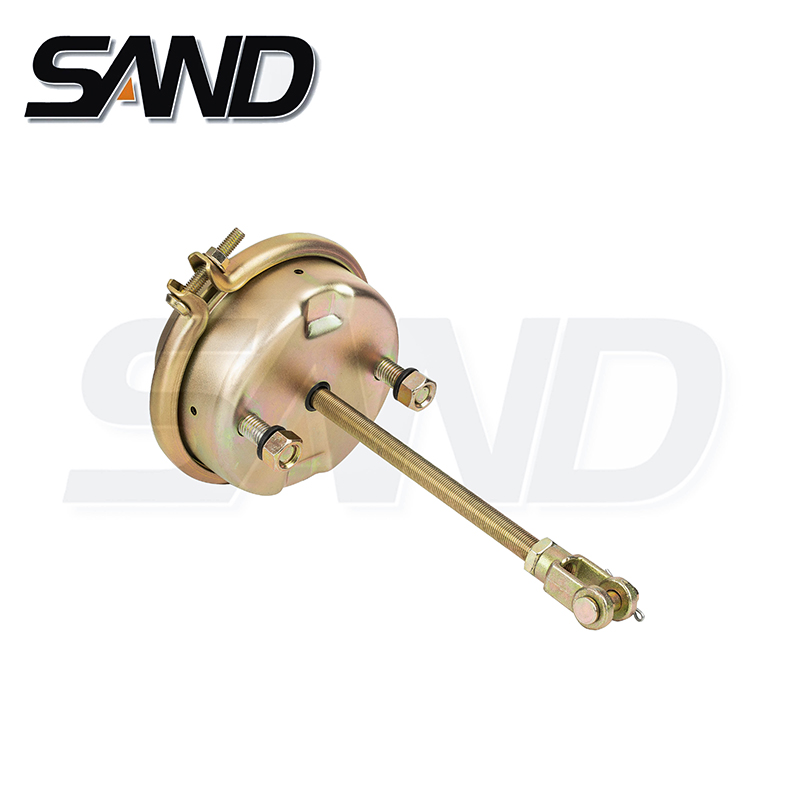

S-캠 브레이크 챔버

OE 번호 : BZ3372-II33455; A2671
적합:

상세 도면

  • S-캠 브레이크 챔버
  • S-캠 브레이크 챔버
  • S-캠 브레이크 챔버
  • S-캠 브레이크 챔버
  • S-캠 브레이크 챔버
  • S-캠 브레이크 챔버
문의하기

PREV：No previous article
NEXT：No next article

매개변수
유형 SD 번호 OE KNORR/WABCO 부품 번호 뇌졸중 M1 M2 α β L1 L2
12G SD51006 57 Z1/4 Z1/4D 0 45 225
16G SD51001 64 / Z1/4 / 45 240
SD51001D 64 Z3/8 Z3/8 -90 45 266
16GL SD51001L BZ3372-II33455 75 1/4NPTF D 1/4NPTF 90 45 228
20G SD51002 57 / 3/8"NPTF / 90 350
SD51002N01 3/8"NPTF 60 225
SD51002N03 Z1/4 45 250
SD51002N04 3/8"NPTF / 90 45 275
SD51002D 3/8"NPTF D -90 45 222.5
24G SD51003N01 57 / Z3/8 / 45 230
SD51003N03 60 225
SD51003N05 1024L Z1/4 45 235
SD51003D Z3/8 Z3/8디 -90 222.5
SD51003D01 Z3/8 266
24GL SD51007D01 75 Z1/4 Z1/4 0 90 222
SD51007D02 A2671 Z1/4D -45 200
30G SD51004 64 / 3/8"NPTF / 45 290
SD51004N01 Z1/4 272
SD51004N03 350
SD51004N04 3/8"NPTF / 270
SD51004N 3/8"NPTF / 90 45 239.5
SD51004D 3/8"NPTF D -90 45 222.5
SD51004D01 256
SD51004D02 3/8"NPTF D 3/8"NPTF 135 45 248
SD51004D03 0 230

메시지를 남겨주세요

Jiaxing Shengding Machinery Co., Ltd.는 Sheng Zhonglin이 2003년에 설립한 핵심 기계 팀에서 시작하여 점차 성장했습니다. 2007년에 재등록 및 설립되었습니다. SAND는 수년 동안 독립적인 혁신의 길을 고수해 왔습니다. 모든 제품은 독립적으로 연구 및 개발되었으며 신제품이 지속적으로 출시되어 중국 동종 업계 최초의 스프링 브레이크 가스 전문 제조업체가 되었습니다.
직접적인 정보 마스터하기

소식

product

다음 페이지

조회수 뉴스
제품 지식

그만큼 S-캠 브레이크 챔버 일반적으로 트럭, 버스 및 트레일러와 같은 대형 차량의 제동 시스템에 있습니다. 특히 드럼 브레이크 시스템의 일부입니다. S-캠 브레이크 챔버는 브레이크 슈에 연결되어 있으며 브레이크를 체결하는 데 필요한 힘을 가하는 데 중요한 역할을 합니다.

보다 구체적으로 말하면, S-캠 브레이크 챔버는 일반적으로 브레이크 드럼 어셈블리 내부에 있는 백킹 플레이트 또는 브레이크 스파이더에 장착됩니다. 차량의 액슬과 휠 엔드 근처에 위치합니다.

드럼 브레이크 어셈블리 내에서 S-캠 브레이크 챔버는 회전하는 캠 모양의 메커니즘인 S-캠에 연결됩니다. 공기압이 브레이크 챔버에 가해지면 S-캠 브레이크 챔버 내부의 다이어프램과 푸시로드 메커니즘이 S-캠을 활성화합니다. S캠의 회전은 차례로 브레이크 슈를 바깥쪽으로 밀어내어 브레이크 드럼의 내부 표면과 접촉하게 합니다. 이로 인해 브레이크 슈 또는 패드와 드럼 또는 디스크 사이에 마찰이 발생하여 차량이 감속되거나 완전히 정지됩니다.

S-cam Brake Chamber의 역할은 효과적인 제동 성능과 안전을 보장하는 데 중요합니다. 브레이크를 체결하고 차량을 감속하거나 정지하는 데 필요한 마찰을 생성하는 데 필요한 기계적 힘을 제공합니다. S-캠 브레이크 챔버의 적절한 유지 관리 및 검사는 안정적인 작동을 보장하고 브레이크 시스템의 전반적인 안전에 기여하는 데 필수적입니다.
